汽－水換熱 采暖機組
一、Hot/皓特-機組特性：
1. Hot/皓特機組即可采用品質更高的進口板式換熱器，也可采用性價比較高的國產優質板式換熱器。
2. Hot/皓特機組的技術方案全部由Hot/皓特公司提供，設計單位只需要給出基本應用參數即可，減輕了設計負擔，提高了工作效率。
3. Hot/皓特機組為系列化產品，用戶可根據用途和具體要求選用所需型號。Hot/皓特公司也可以進行非標設計，還可以提供“二合一”或“三合一”機組。
4. Hot/皓特機組既可供熱，也可實現冷熱兩用。
5. Hot/皓特機組采用智能化的自控設計，達到真正的無人值守。任何人經簡單培訓都可操作自如。豐富的軟件配置和多樣的通訊接口使用戶可以多種方式實現遠程監控。
6. Hot/皓特機組現場就位施工量很小，只需要接好兩側接口，接通電源，機組即可運行。由于機組使用板式換熱器，自身充注量小，開機后能在最短時間內達到設計運行工況。
7. 模塊化設計，規模容量不受限制, 結構緊湊占地小，維修保養簡單方便, 可按實際應用設計，滿足特殊工藝要求
8. 經濟的運行費用,無人值守全自控，人性化智能操作。
9. 詳細的技術資料和操作維修手冊。
10. 充足的備品備件和完善的售后服務。
二、Hot/皓特-機組配件選用具體說明:
1、換熱器是換熱機組中關鍵元件，換熱器好壞及其效率高低直接影響著整體系統的運行狀況。換熱器我們選用瑞典Alfalaval(阿法拉伐)，占地小、效率高、維修方便。換熱器設計余量大?？紤]了在實際運行中可能發生的情況。
2、整體機組采用溫度自控裝置，由于是易損元件所以選用德國SIEMEMS（西門子）產品，可以達到將溫度自動控制,操作簡便控制靈敏。
3、機組采用變頻自動補水裝置，為德國SIEMEMS（西門子）產品，根據壓力波動隨時補水，
使整個采暖系統壓力保持衡定。
4、機組設有安全閥，超壓瀉水，確保系統安全穩定。
5、機組中水泵選用丹麥GRUNDFOS（格蘭富）或南方泵業產品。
我們認為，設備應選用質量好、售后服務強、性能價格比高的產品，也許當時一次性投資會略大一些，但將后的運行和維修費用會降低，長遠看來還是非常合算的。請您參考。
三、Hot/皓特機組-參數表:
汽－水 換熱型 采暖CN系列換熱機組
（一次側熱源：0.4MPa飽和蒸汽，二次側供回水溫度：95/70℃或85/60℃）
|
機組型號 |
采暖熱負荷 |
蒸汽耗量 |
供暖面積 |
二次側流量 |
外形尺寸 |
運行重量 |
|
HSW－CN300 |
300 |
450 |
4500 |
10 |
1900×1000×1600 |
600 |
|
HSW－CN600 |
600 |
900 |
9000 |
20 |
2100×1100×1600 |
800 |
|
HSW－CN1200 |
1200 |
1800 |
18000 |
40 |
2600×1300×1800 |
1200 |
|
HSW－CN1800 |
1800 |
2700 |
27000 |
60 |
2900×1300×1800 |
1400 |
|
HSW－CN2400 |
2400 |
3600 |
36000 |
80 |
3100×1400×2000 |
1800 |
|
HSW－CN3000 |
3000 |
4500 |
45000 |
100 |
3400×1400×2000 |
2000 |
|
HSW－CN3600 |
3600 |
5400 |
54000 |
120 |
3400×1500×2200 |
2400 |
|
HSW－CN4200 |
4200 |
6300 |
63000 |
140 |
3400×1500×2200 |
2400 |
|
HSW－CN4800 |
4800 |
7200 |
72000 |
160 |
4000×1600×2800 |
2800 |
|
HSW－CN5400 |
5400 |
8100 |
81000 |
180 |
4000×1600×2800 |
2800 |
|
HSW－CN6000 |
6000 |
9000 |
90000 |
210 |
4600×1600×2800 |
3200 |
|
HSW－CN6600 |
6600 |
9900 |
99000 |
230 |
4600×1600×2800 |
3200 |
|
HSW－CN7200 |
7200 |
10800 |
108000 |
250 |
4600×1800×2800 |
3800 |
|
HSW－CN7800 |
7800 |
11700 |
117000 |
270 |
4600×1800×2800 |
3800 |
|
HSW－CN8400 |
8400 |
12600 |
126000 |
290 |
4600×1800×2800 |
4500 |
|
HSW－CN9000 |
9000 |
13500 |
135000 |
310 |
4600×1800×2800 |
4500 |
|
HSW－CN9600 |
9600 |
14400 |
144000 |
330 |
4600×1800×2800 |
4500 |
注：
1 以上機組尺寸按換熱器1臺、循環泵1臺、補水泵1臺設計，尺寸僅供參考。
2 機組基礎尺寸為表中機組長、寬各加長300mm，基礎高度150mm。
3 采暖面積系按華北地區熱指標估算。
4 Hot/皓特提特殊要求的機組設計，量身定做，更好的滿足您的使用要求，歡迎電話或網站咨詢。
5型號說明:HSW-CN300：
H－Hot/皓特，
S－一次側介質“蒸汽”
W－二次側介質“水”
CN－機組類型“采暖”
300－換熱器換熱量“kW”。

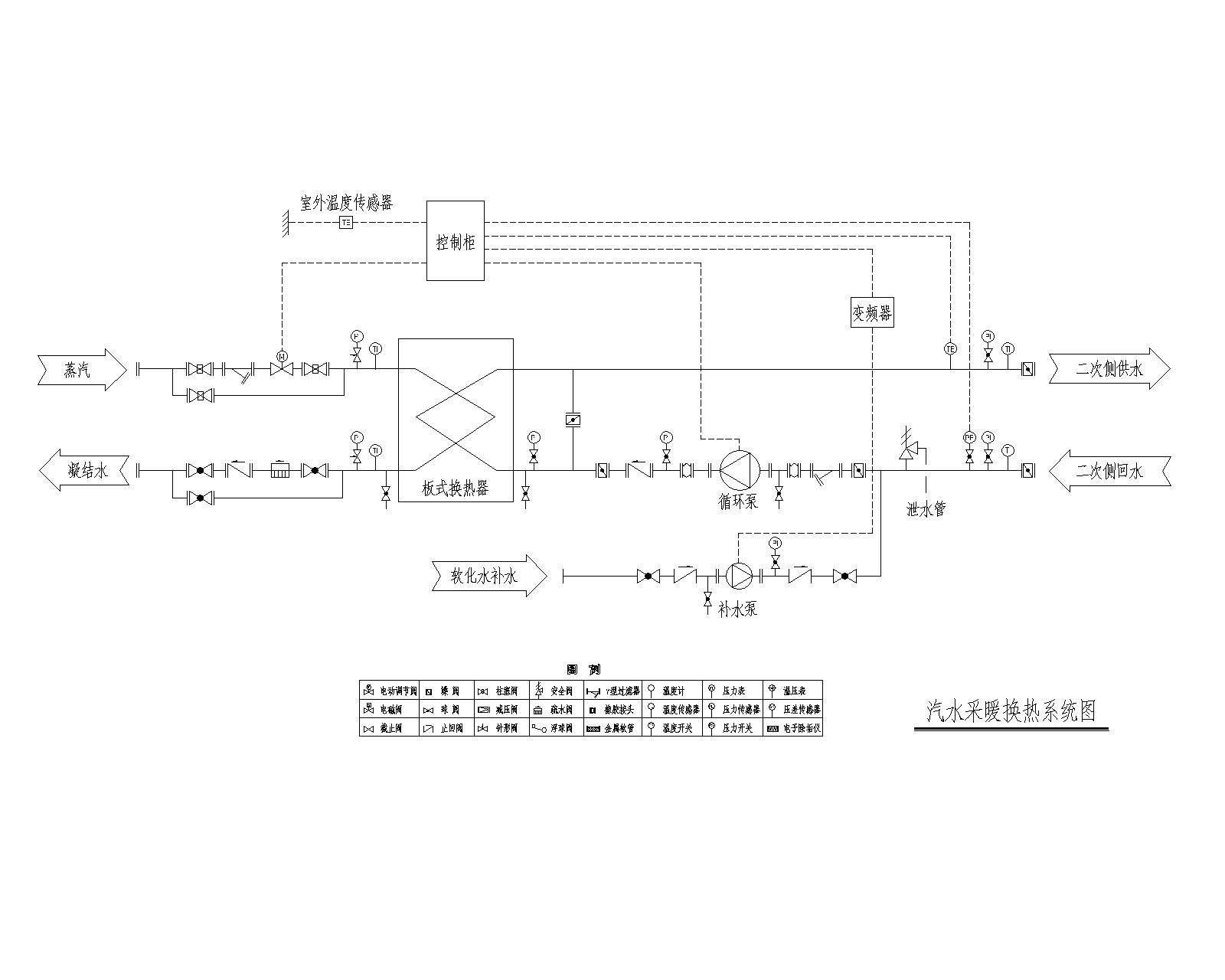

四、Hot/皓特機組-系統圖:
