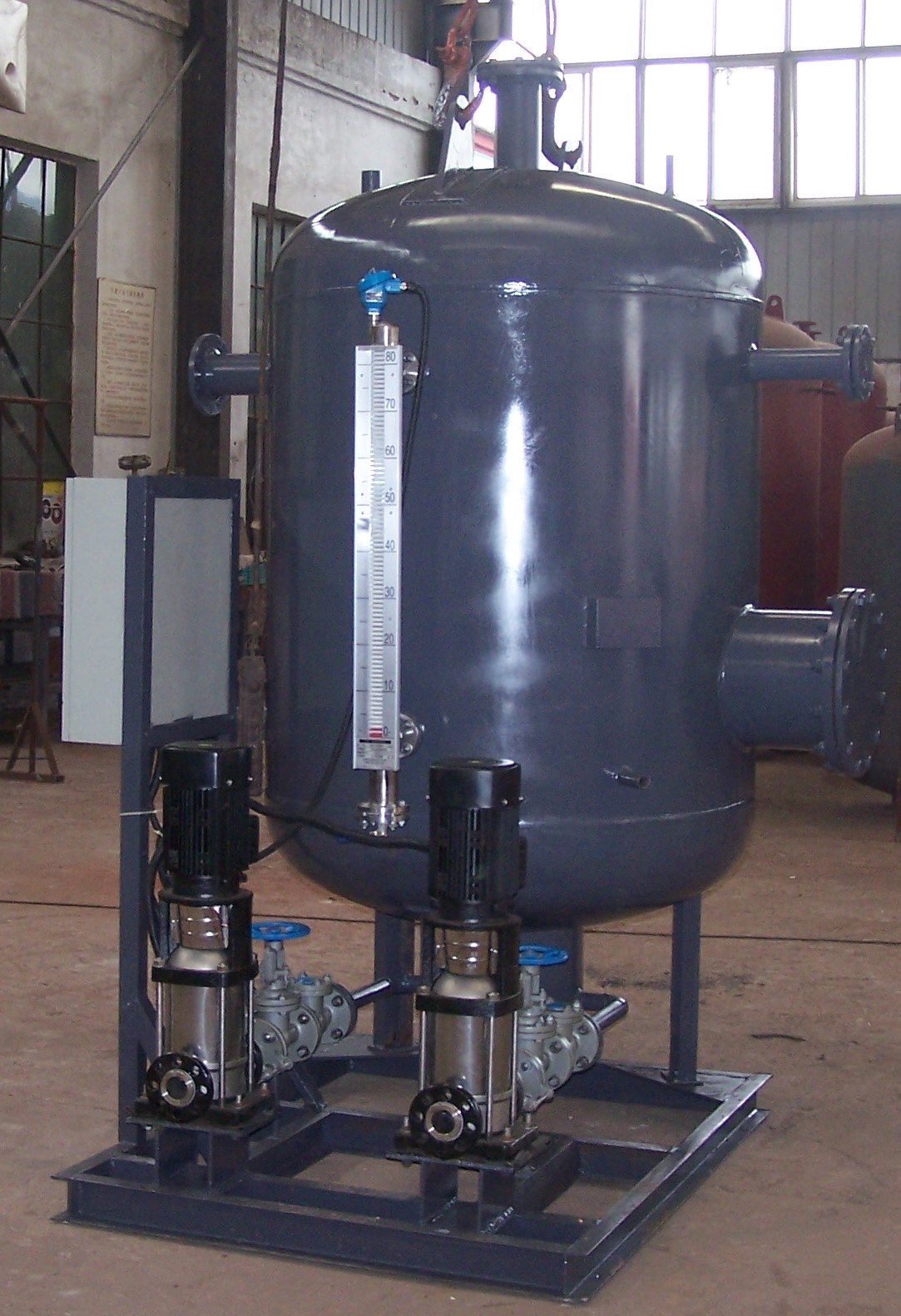

冷凝水回收裝置
冷凝水產生于蒸汽在加熱和輸送的過程中，因此它不但水質好而且含有大量熱量。密閉式冷凝水回收設備是蒸汽冷凝水回收系統的關鍵設備，可廣泛運用于造紙、化工、食品、制藥、糧油加工、橡膠、棉紡、印染、木業及 其他行業的工業企業的有蒸汽供熱系統的冷凝水閉式回收，亦可用于賓館、 醫院及其民用建筑的蒸汽冷凝水回收。
HHS 凝結水回收
|
機組型號 |
回收水量 |
水罐規格 |
水罐容積 |
外形尺寸 |
運行重量 |
|
HHS－NJ1X50 |
1 |
?800x1800h |
0.66 |
1800×800×2000 |
1600 |
|
HHS－NJ2X50 |
2 |
?800x1800h |
0.66 |
1800×800×2000 |
1600 |
|
HHS－NJ4X50 |
4 |
?1000x2100h |
1.25 |
2000×1000×2300 |
2400 |
|
HHS－NJ6X50 |
6 |
?1000x2100h |
1.25 |
2000×1000×2300 |
2400 |
|
HHS－NJ8X50 |
8 |
?1200x2200h |
1.87 |
2200×1200×2700 |
3200 |
|
HHS－NJ10X50 |
10 |
?1200x2200h |
1.87 |
2200×1200×2700 |
3200 |
|
HHS－NJ12X50 |
12 |
?1400x2600h |
3.10 |
2400×1400×2800 |
4600 |
|
HHS－NJ14X50 |
14 |
?1400x2600h |
3.10 |
2400×1400×2800 |
4600 |
|
HHS－NJ16X50 |
16 |
?1600x2700h |
4.17 |
2600×1600×2900 |
6200 |
|
HHS－NJ20X50 |
20 |
?1600x2700h |
4.17 |
2600×1600×3300 |
6200 |
|
HHS－NJ25X50 |
25 |
?1800x2800h |
5.47 |
3000×1800×3000 |
7600 |
|
HHS－NJ30X50 |
30 |
?1800x2800h |
5.47 |
3000×1800×3000 |
7600 |
|
HHS－NJ35X50 |
35 |
?2000x2900h |
6.97 |
3200×2000×3100 |
9000 |
|
HHS－NJ40X50 |
40 |
?2000x2900h |
6.97 |
3200×2000×3100 |
9000 |
注：① 以上設備尺寸按開式凝結水罐1臺、凝結水泵1臺設計，尺寸僅供參考。
② 設備基礎尺寸為表中機組長、寬各加長300mm，基礎高度150mm。
③ 凝結水溫度小于75℃，表中凝結水泵揚程為50m。
④ 皓特提供特殊要求的凝結水回收設備設計，歡迎電話或網站咨詢。
