疏水閥及閥組

發布時間:2020-05-19 點擊:2780

疏水閥


概述:疏水器被稱為疏水閥,也叫自動排水器或凝結水排放器,其分為蒸汽系統使用和氣體系統使用。疏水器裝在用蒸汽管路或蒸汽設備的下端,其作用把蒸汽管道中或設備中蒸汽冷凝水不斷排放到管道外,保證蒸汽系統的安全運行。疏水閥的構造不同,脫水原理也不同,但共同的作用就是脫水阻汽,該產品廣泛用于石油、化工、輕紡、印染、制藥、造紙、食品等工礦企業。

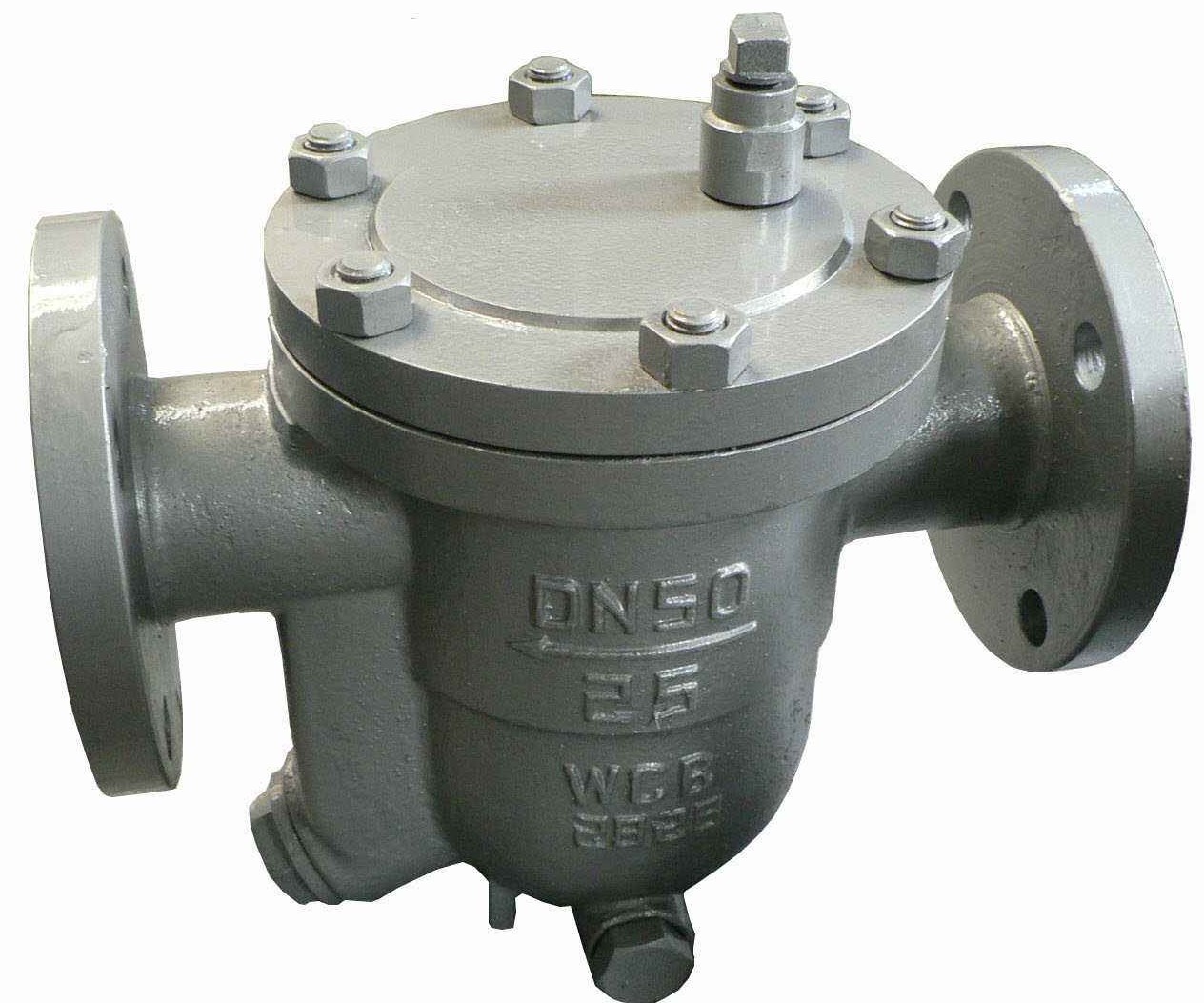

自由浮球式蒸汽疏水閥 CS41H

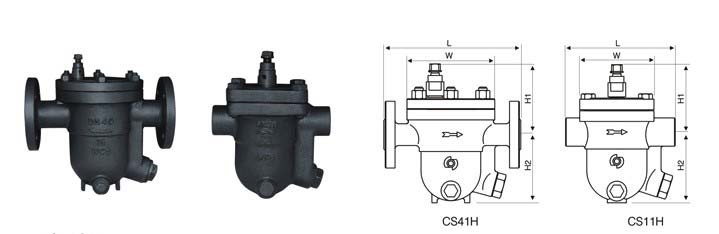

一、產品結構圖


二、產品特點
1
,能連續排水性能穩定,排水量大,漏氣率小、背壓率高。
2
,不銹鋼空心自由浮球閥是“閥門”唯一的主要部件,采用不銹鋼高清度研磨的圓浮球。
3
,內部零件,均為不銹鋼,抗腐蝕,耐磨損,適用壽命長。

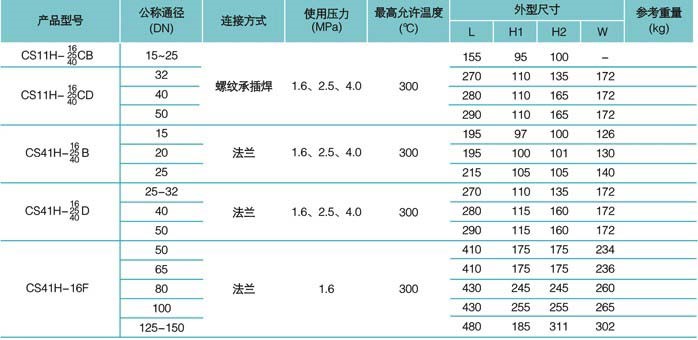

三、自由浮球式蒸汽疏水閥技術參數(單位:mm

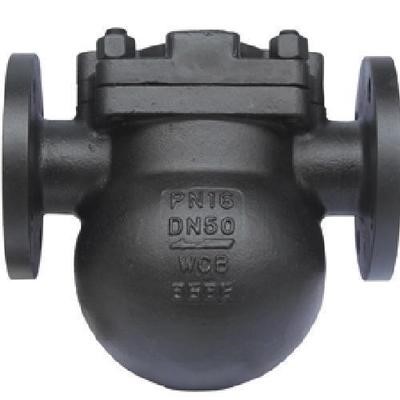

杠桿浮球式蒸汽疏水閥FT14



一、杠桿浮球式蒸汽疏水閥工作原理
該閥剛啟動時,自動排空氣裝置迅速排除系統中不凝結氣體,當蒸汽和熱凝結水進入后,閥腔內溫度隨著升高,排空氣裝置自動關閉,浮球根據凝結水位的變化而作升降,帶動杠桿調節閥座孔的開度,連續排放凝結水。當凝結水停止進入時,浮球靠自重下降,驅使杠桿帶動閥芯關閉排水閥座孔。

二、杠桿浮球式蒸汽疏水閥性能和優缺點
優點;
1,
在高負荷和低負荷時都能工作自如。杠桿結構使運動部件磨損最小化,自帶自動排空氣裝置具有良好的排空氣性能。
2,
能夠適應負荷及壓力的快速及大幅度波動,因此是帶自動溫度控制的設備或制程疏水閥的好選擇。
3
,帶破蒸汽汽鎖裝置的“杠桿浮球浮球式疏水閥”和“自由浮球式疏水閥”是可能存在蒸汽汽鎖的設備輸水的好選擇。
缺點;
暴露在低溫環境下可能會受冰凍影響

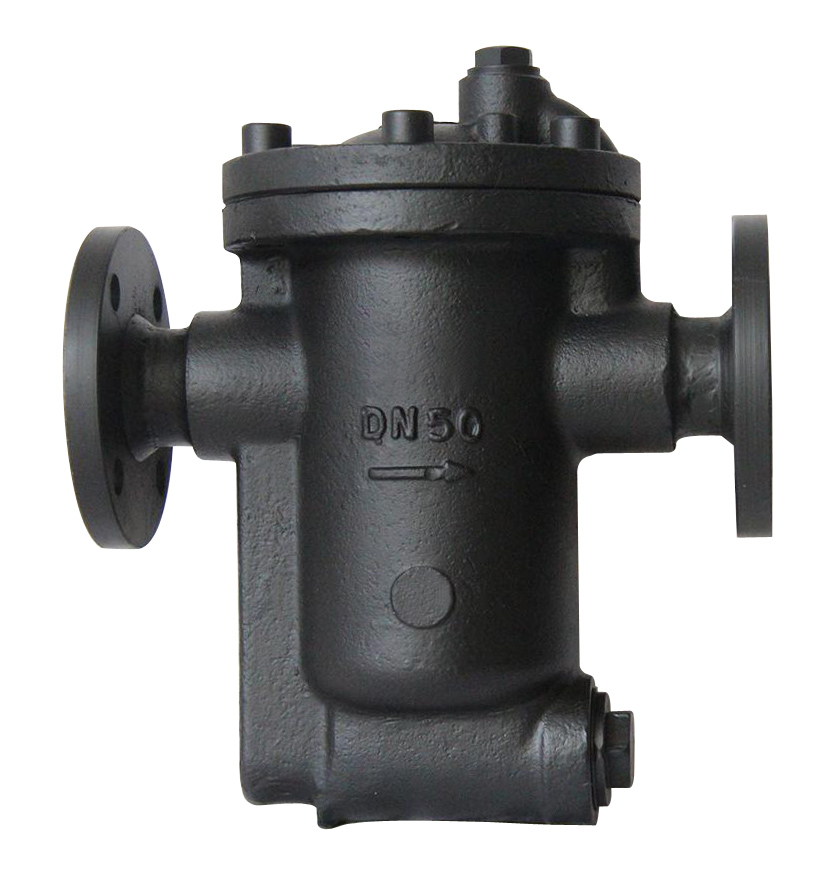

倒置桶式蒸汽疏水閥



倒吊桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理,內部結構是由杠桿系統連接倒吊桶,克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件,倒吊桶開口向下。裝置剛起動時,管道內出現空氣和低溫冷凝水,此時疏水閥是全開放,空氣和低溫冷凝水迅速排出,裝置很快提升溫度。當蒸汽進入倒吊桶內,倒吊桶產生向上浮力,倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔,能自動排空氣,當一部份蒸汽從小孔排出,另一部份蒸汽產生凝結水,倒吊桶失去浮力向下沉,倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內,閥門再關閉,循環工作,間斷排水。

倒吊桶式蒸汽疏水閥是機械型蒸汽疏水閥中最堅固的疏水閥之一,它的優點是:不怕水擊,能連續排不冷凝氣體,抗污性能好;最高背壓≥90%,所有內件都是不銹鋼制造,耐磨損、抗腐蝕;球形閥心和閥座是線接觸,密封性能好,使用壽命長;間斷排水和連續排水,能排接近飽和溫度冷凝水,使加熱設備達到最佳工作效率。倒吊桶式蒸汽疏水閥的閥座處于水密封的保護下,工作時無活蒸汽泄漏,節能效果好。

它適用于石油、化工、印刷、造紙、制藥等工業蒸汽加熱設備和蒸汽管網的阻汽排水。



優點:

1、內腔所有運動部件均為不銹鋼,耐磨損,耐腐蝕。
2
、由于蒸汽不能到達被水封的閥座孔,所以無蒸汽損失,高效節能。
3
、浮桶倒置,不會被破壞壓扁,不怕水擊,壽命長。
4
、倒置桶頂部設有排氣孔。連續排空氣性能好,不會形成冷滯后和氣堵。
5
、不受背壓的影響,在高的背壓下能很好地工作。
6
、工作可靠,只有兩個運動部件 ( 自由杠桿結構和倒置桶 ) ,故不會產生卡阻。

7、閥座與閥瓣在閥的頂部,閥瓣在開關中可以使污物通過,有良好的自我清洗性能 ,無污物困擾。

主要特點

1、對凝結水的發生量適應性強,既可間歇排放,又可連續排放。

2、汽水分離可靠,閥內始終處于水封狀態,有效阻止蒸汽泄露。

3、敞口型的浮子抗水擊,設有排水孔,防止氣鎖或氣堵現象。

4、用于蒸汽主管、分氣缸、熱交換器、硫化機、干燥機、空調機、醫院用汽設備等。




圓盤式蒸汽疏水閥

產品名稱:圓盤式蒸汽疏水閥

使用介質:飽和蒸汽 凝結水

一、圓盤式蒸汽疏水閥介紹

圓盤式“蒸汽疏水閥”是根據熱動力學原理,利用蒸汽和凝結水的熱動力學不同的特征,引起動能和勢能動靜壓變化,使動作件閥片上下壓差變化,啟動閥片開啟和關閉,從而達到阻汽排水目的。廣泛用于蒸汽主管道,伴熱管線、夾套蝸及各種小型蒸汽設備。

二、圓盤式蒸汽疏水閥工作原理

圓盤式“疏水閥”是利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質,驅動閥片開關閥座孔,從而達到阻汽排水。

三、圓盤式蒸汽疏水閥結構特點

1,本閥結構結實、重量輕、體積小使用壓力范圍大,不需要任何調節。

2,具有空氣排放裝置,迅速排除初時空氣、保證快速氣動。

3,可承受過熱蒸汽、抗冰凍能力強,安裝不受限制,均能正常工作。

四、圓盤式蒸汽疏水閥用途

適用于高溫蒸汽主管和過熱汽管網的阻汽排水。

五、圓盤式蒸汽疏水閥連續排水量表(公斤/小時 kg/h


1,壓差是指“疏水閥”入口端與出口端的壓力差。

2,排量是指蒸汽凝結水在單位小時內連續排放的量。

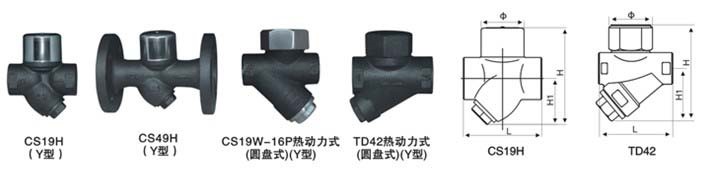

六、 圓盤式蒸汽疏水閥結構圖

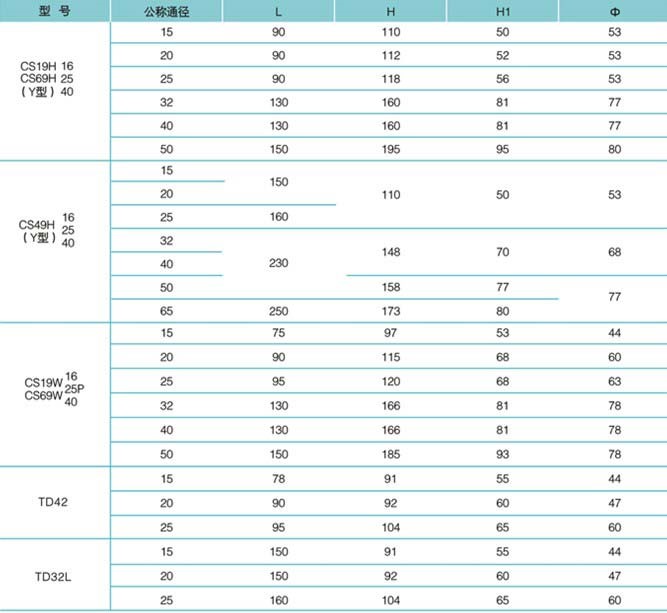

七、圓盤式蒸汽疏水閥技術參數

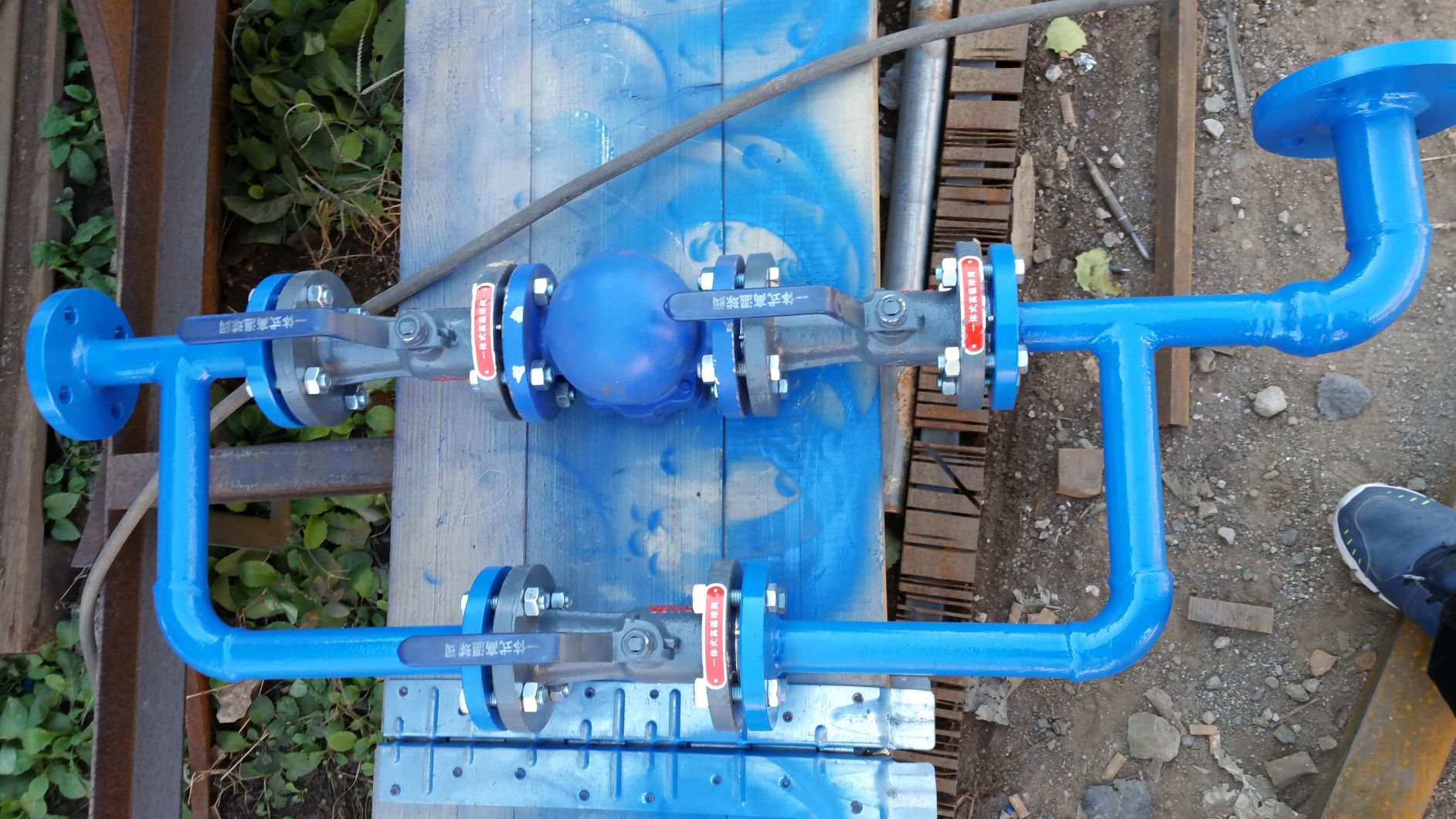

疏水閥組
